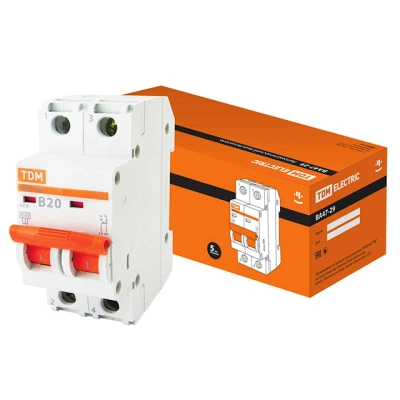

Автоматический выключатель TDM ВА47-29 2P 20A 4.5кА х-ка B

Наименование параметра Значение Соответствуют стандартам ГОСТ Р 5034599 Номинальное напряжение частотой 50 Гц, В 230/400 Номинальный ток, А 0,5, 1, 1,6, 2, 2,5, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63 Номинальная отключающая способность, А 4 500 Напряжение постоянного тока, В/полюс 48 Характеристики срабатывания электромагнитного расцепителя В, С, D Число полюсов 1, 2, 3, 4 Условия эксплуатации УХл4 Степень защиты выключателя IP 20 Электрическая износостойкость, циклов ВО, не менее 6 000 Механическая износостойкость, циклов ВО, не менее 20 000 Максимальное сечение присоединяемых проводов, мм2 25 Наличие драгоценных металлов (серебро), г/полюс 0,3?0,5 Масса 1 полюса, кг 0,11 Диапазон рабочих температур, °С -40 ? +50 Маркировка " Номинальный ток - значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи. " Номинальное напряжение - напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях. " Кривая отключения - отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания. o Кривая B - автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой. o Кривая С - ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях. o Кривая D - ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр. " Номинальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии. Время-токовые характеристики отключения Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: " электроприборы, освещение - выключатели с характеристикой В, " двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой C, " двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D. Материалы " Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. " Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию. Конструкция " Отличительной особенностью данных автоматов является ширина модуля - 17,5мм достигаемая за счет применяемых материалов и технологий. " Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. " Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости, так же это уменьшает переходное сопротивление и потери. " На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено). " В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев. " Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы. " Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке. Удобство монтажа " Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно). " Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении. " Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата. " В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений. " Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже. " Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности. " Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
