Назначение

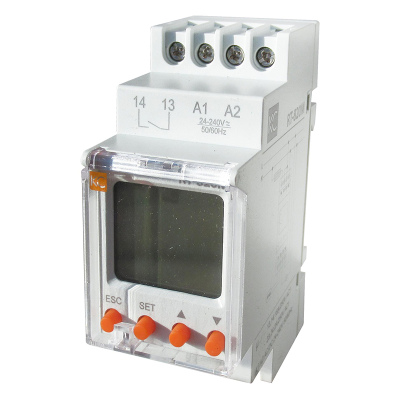

Цифровой регулятор температуры RT-820M предназначен для автоматического включения и отключения отопительного или охладительного оборудования по установленной программе с целью поддержания заданной температуры воздуха в жилых и производственных помещениях, а также температуры различного рода жидкостей в технологических процессах.
Регулятор оснащен 2-мя нормально открытым контактами: основной – для подключения нагрузки и дополнительный – для аварийной сигнализации; ЖК-дисплеем с подсветкой для отображения текущих настроек и температуры, 4-мя кнопками для программирования, защитной прозрачной крышкой с возможностью пломбировки для предотвращения доступа к настройкам программы, а также программой с 2-мя режимами работы: нагрев и охлаждение.
Технические характеристики
| Параметры | Значения |
|---|---|
| Напряжение питания, В | AC/DC 24-240 |
| Частота переменного тока, Гц | 50-60 |
| Макс. коммутируемый ток выходного контакта (АС-1), А | 16 |
| Контакты выходной/сигнализации | 1 NO/1 NO |
| Макс. коммутируемый ток контакта сигнализации (АС-1), А | 2 |
| Напряжение изоляции, В | 300 |
| Потребляемая мощность, Вт | 1.5 |
| Диапазон регулировки температуры с шагом 1°C, °C | от -25 до +130 |
| Диапазон измерения температуры, °C | от -55 до +150 |
| Режим работы | нагрев, охлаждение |
| Гистерезис, °C | 1-30 |
| Температурная коррекция, °C | ±9 |
| Износостойкость механическая/электрическая, циклов | 106/105 |
| Температура эксплуатации, °C | от -5 до +40 |
| Допустимая влажность воздуха при 40 °С, % | не более 50 |
| Высота установки над уровнем моря, м | не более 2000 |
| Степень защиты | IP20 |
| Корпус – количество модулей шириной 18 мм | 2 |
| Монтаж | Din-рейка 35 мм |
| Подключение – сечение кабеля, мм2 | 0.5-1 |
| Момент затяжки, Н·м | 0.5 |
| Температура хранения, °С |
от -30 до +55 |
| Габариты (В х Ш х Г), мм | 90 x 36 x 65 |
| Датчик температуры | |
| Тип | КТУ81-120 |
| Размер сенсора, мм | 06x50 |
| Длина провода без датч., м | 2.5 |
Монтаж и подключение
- Монтаж, подключение и эксплуатация регулятора должны производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей».
- Монтаж и осмотр регулятора должен производиться при снятом напряжении в соответствии со схемой подключения.
- Датчик температуры необходимо установить в зоне контроля и подключить к регулятору в соответствии со схемой подключения.

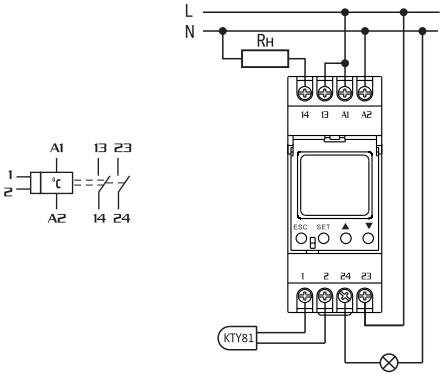

Схема подключения
| RT-820M КС |
|---|
|

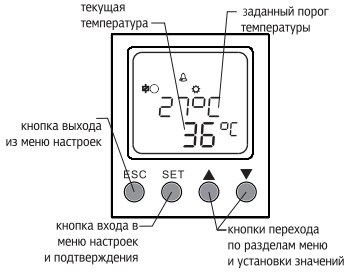

Экран и панель управления
| Внешний вид дисплея | |
|---|---|
|
|
| Параметры | Значения |
|
Состояние реле – выключено (контакт 13-14 разомкнут) |
|
Состояние реле – включено (контакт 13-14 замкнут) |
|
Настройка |
 |
Аварийная сигнализация |
|
Режим нагрева |
|
Режим охлаждения |
|
Измеренная температура превышает 150 °С (на дисплее отображается значение 150 °С) |
|
Измеренная температура меньше -55 °С (на дисплее отображается значение -55 °С) |
Программирование
В этом разделе описан порядок настройки программы, а также дано описание принципов работы регулятора в зависимости от выбранного режима.
Режим нагрева

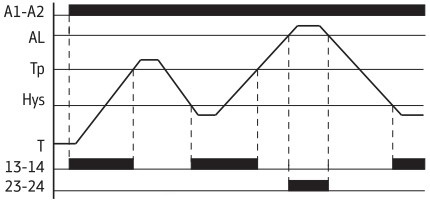

После подачи напряжения U на контакты питания А1-А2 контакт 13-14 мгновенно замыкается, реле включается и начинается нагрев; регулятор с помощью датчика измеряет температуру Т в установленной зоне. Если Т больше заданного порога срабатывания Тр, то контакт 13-14 размыкается и нагрузка отключается. Когда температура Т падает до значения гистерезиса Hys, то контакт 13-14 возвращается в положение «замкнуто» и нагрузка включается. Когда текущая температура Т превышает значение AL, контакт 23-24 замыкается и срабатывает устройство звуковой или световой сигнализации, подключенной к регулятору через этот контакт.
Режим охлаждения

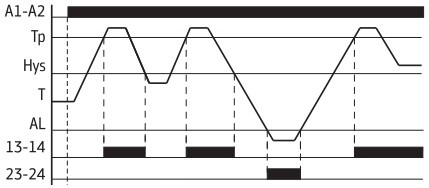

После подачи напряжения U на контакты питания А1-А2 контакт 13-14 остается в разомкнутом положении, реле отключено. Когда измеренная Т превышает заданный порог срабатывания Тр, то контакт 13-14 замыкается и начинается охлаждение. Когда температура Т падает до значения гистерезиса Hys, то контакт 13-14 возвращается в положение «разомкнуто» и нагрузка отключается. Когда текущая Т становится меньше значения AL, контакт 23-24 замыкается и срабатывает аварийная сигнализация.
| Режим нагрева | Режим охлаждения |
|---|---|
|
|

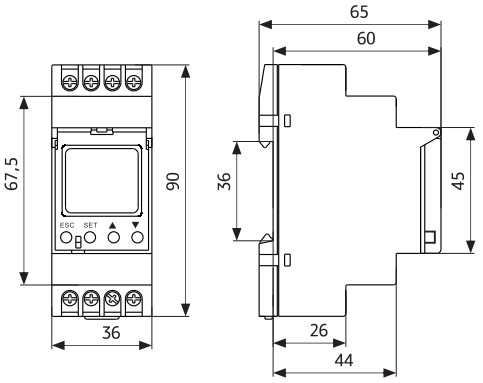

Габаритные и установочные размеры
| RT-820M КС |
|---|
|
| Датчик температуры |
|
